Ecotube Flachadapter flexibel EFAF 12 Stk.

Technische Daten: Abmessungen Ø 155 x 750 mm Gewicht (netto) 1,6 kg Materialeigenschaft B1 nach DIN 4102-1

Technische Daten Abmessungen (Breite x Tiefe x Höhe) 245 x 750 x 89 mm Gewicht (netto) 1,7 kg Materialeigenschaft B1 nach DIN 4102-1

Technische Daten Abmessungen (Breite x Tiefe x Höhe) 245 x 375 x 89 mm Materialeigenschaft B1 nach DIN 4102-1 Gewicht (netto) 1,0 kg

Technische Daten Abmessungen (Breite x Tiefe x Höhe) Ø 164 x 217 x 217 mm Gewicht (netto) 0,37 kg Materialeigenschaft B1 nach DIN 4102-1 Lieferumfang 2 x Dichtung rund ERD Zubehör Montagebügel Set ERMS Produkt- und Planungshinweise Formteil mit zwei Muffenausbildungen rund

Lieferumfang • 2 x Dichtung flach EFD Zubehör • Montagebügel Set EFMS Produkt- und Planungshinweise • Formteil mit zwei Muffenausbildungen flach Technische Daten: Abmessungen (Breite x Tiefe x Höhe) 316 x 316 x 99 mm Gewicht (netto) 0,75 kg Materialeigenschaft B1 nach DIN 4102-1

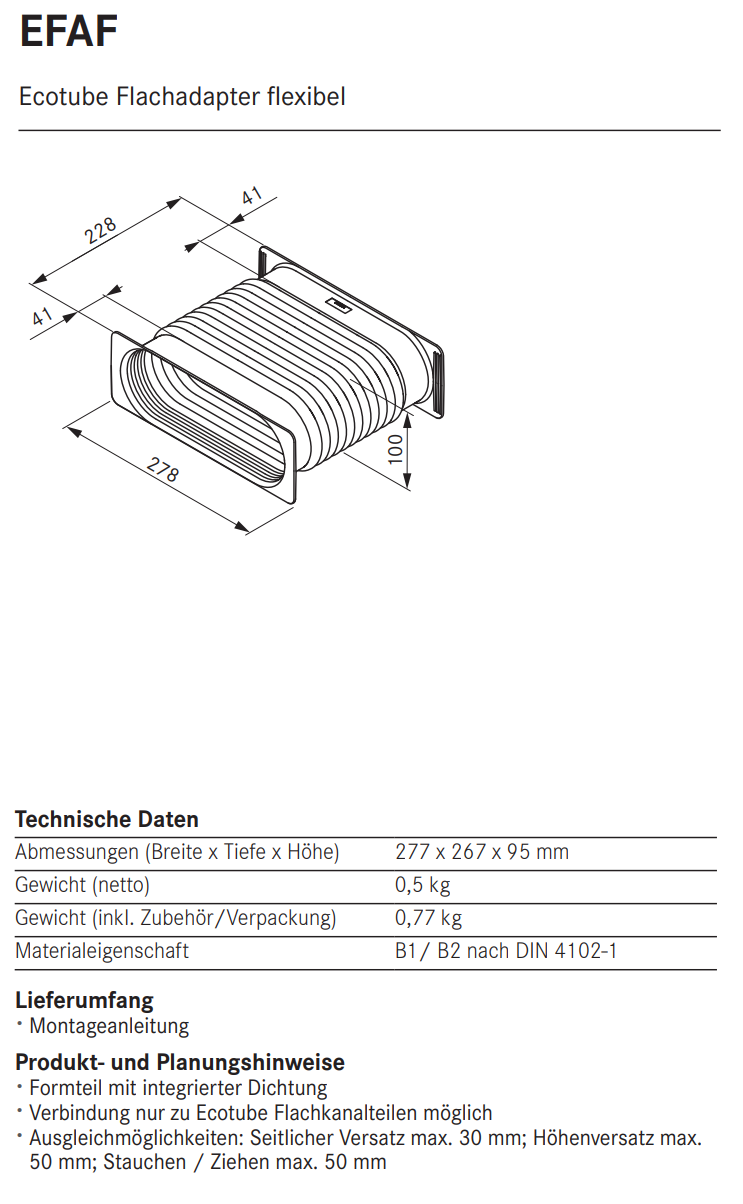

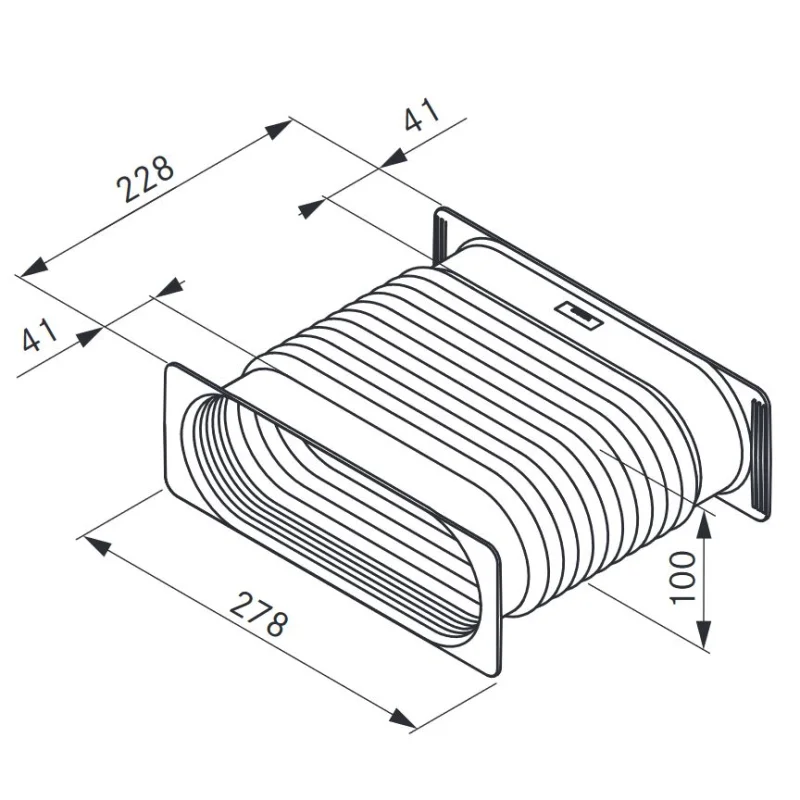

Ecotube Flachadapter flexibel Technische Daten Abmessungen (Breite x Tiefe x Höhe) 277 x 267 x 95 mm Gewicht (netto) 0,5 kg Gewicht (inkl. Zubehör/Verpackung) 0,77 kg Materialeigenschaft B1/ B2 nach DIN 4102-1 Lieferumfang Montageanleitung Produkt- und Planungshinweise Formteil mit integrierter Dichtung Verbindung nur zu Ecotube Flachkanalteilen möglich Ausgleichmöglichkeiten: Seitlicher Versatz max. 30 mm; Höhenversatz max. 50 mm; Stauchen / Ziehen max. 50 mm

Lieferumfang • 1 x Dichtung flach EFD Zubehör • Montagebügel Set EFMS Produkt- und Planungshinweise • Formteil mit einer Muffenausbildung flach Technische Daten Abmessungen (Breite x Tiefe x Höhe) 255 x 200 x 135 mm Gewicht (netto) 0,32 kg Materialeigenschaft B1 nach DIN 4102-1

Lieferumfang • 1 x Dichtung flach EFD • 1 x Dichtung rund ERD Zubehör • Montagebügel Set EFMS/ERMS Produkt- und Planungshinweise • Formteil mit einer Muffenausbildung flach • Formteil mit einer Muffenausbildung rund Technische Daten Abmessungen (Breite x Tiefe x Höhe) 255 x 190 x 165 mm Gewicht (netto) 0,3 kg Materialeigenschaft B1 nach DIN 4102-1

Lieferumfang • 2 x Dichtung flach EFD Zubehör • Montagebügel Set EFMS Produkt- und Planungshinweise • Formteil mit zwei Muffenausbildungen flach Technische Daten Abmessungen (Breite x Tiefe x Höhe) 255 x 139 x 139 mm Gewicht (netto) 0,35 kg Materialeigenschaft B1 nach DIN 4102-1

Lieferumfang • 1 x Dichtung flach EFD • 1 x Dichtung rund ERD Zubehör • Montagebügel Set EFMS/ERMS Produkt- und Planungshinweise • Formteil mit einer Muffenausbildung flach • Formteil mit einer Muffenausbildung rund Technische Daten Abmessungen (Breite x Tiefe x Höhe) 255 x 180 x 241 mm Gewicht (netto) 0,3 kg Materialeigenschaft B1 nach DIN 4102-1

Lieferumfang • 1 x Dichtung flach EFD • 1 x Dichtung rund ERD Zubehör • Montagebügel Set EFMS/ERMS Produkt- und Planungshinweise • Formteil mit einer Muffenausbildung flach • Formteil mit einer Muffenausbildung rund Technische Daten: Abmessungen (Breite x Tiefe x Höhe) 255 x 190 x 296 mm Gewicht (netto) 0,35 kg Materialeigenschaft B1 nach DIN 4102-1

Lieferumfang• 2 x Dichtung rund ERD Zubehör • Montagebügel Set ERMS Produkt- und Planungshinweise • Formteil mit zwei Muffenausbildungen rund Technische Daten Abmessungen Ø 164 x 50 mm Gewicht (netto) 0,1 kg Materialeigenschaft B1 nach DIN 4102-1

Lieferumfang • 2 x Dichtung flach EFD Zubehör • Montagebügel Set EFMS Produkt- und Planungshinweise • Formteil mit zwei Muffenausbildungen flach Technische Daten Abmessungen (Breite x Tiefe x Höhe) 255 x 50 x 99 mm Gewicht (netto) 0,12 kg Materialeigenschaft B1 nach DIN 4102-1

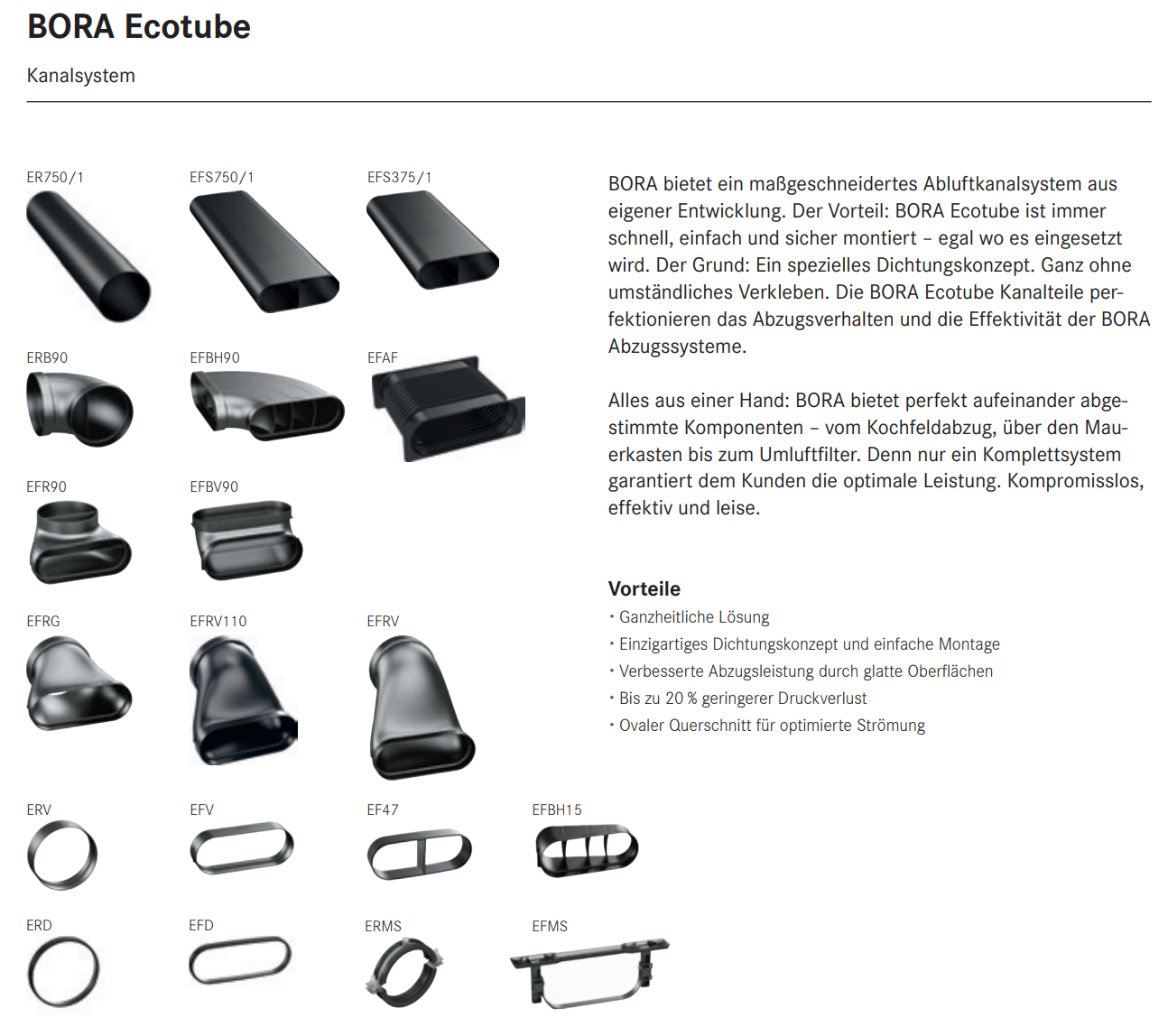

BORA bietet ein maßgeschneidertes Abluftkanalsystem aus eigener Entwicklung. Der Vorteil: BORA Ecotube ist immer schnell, einfach und sicher montiert egal wo es eingesetzt wird. Der Grund: Ein spezielles Dichtungskonzept. Ganz ohne umständliches Verkleben. Die BORA Ecotube Kanalteile perfektionieren das Abzugsverhalten und die Effektivität der BORA Abzugssysteme. Alles aus einer Hand: BORA bietet perfekt aufeinander abgestimmte Komponenten vom Kochfeldabzug, über den Mauerkasten bis zum Umluftfilter. Denn nur ein Komplettsystem garantiert dem Kunden die optimale Leistung. Kompromisslos, effektiv und leise. Vorteile • Ganzheitliche Lösung • Einzigartiges Dichtungskonzept und einfache Montage • Verbesserte Abzugsleistung durch glatte Oberflächen • Bis zu 20 % geringerer Druckverlust • Baustoffklasse B1 • Ovaler Querschnitt für optimierte Strömung Produkt- und Planungshinweise • Flachkanal für die direkte Verbindung von zwei Ecotube Muffenausbildungen flach Technische Daten: Abmessungen (Breite x Tiefe x Höhe) 245 x 47 x 89 mm Gewicht (netto) 0,09 kg Materialeigenschaft B1 nach DIN 4102-1

BORA bietet ein maßgeschneidertes Abluftkanalsystem aus eigener Entwicklung. Der Vorteil: BORA Ecotube ist immer schnell, einfach und sicher montiert egal wo es eingesetzt wird. Der Grund: Ein spezielles Dichtungskonzept. Ganz ohne umständliches Verkleben. Die BORA Ecotube Kanalteile perfektionieren das Abzugsverhalten und die Effektivität der BORA Abzugssysteme. Alles aus einer Hand: BORA bietet perfekt aufeinander abgestimmte Komponenten vom Kochfeldabzug, über den Mauerkasten bis zum Umluftfilter. Denn nur ein Komplettsystem garantiert dem Kunden die optimale Leistung. Kompromisslos, effektiv und leise. Vorteile • Ganzheitliche Lösung • Einzigartiges Dichtungskonzept und einfache Montage • Verbesserte Abzugsleistung durch glatte Oberflächen • Bis zu 20 % geringerer Druckverlust • Baustoffklasse B1 • Ovaler Querschnitt für optimierte Strömung Lieferumfang • 1 x Dichtung flach EFD Zubehör • Montagebügel Set EFMS Produkt- und Planungshinweise • Formteil mit einer Muffenausbildung flach Technische Daten: Abmessungen (Breite x Tiefe x Höhe) 259 x 120 x 99 mm Gewicht (netto) 0,21 kg Materialeigenschaft B1 nach DIN 4102-1

Produkt- und Planungshinweise • Dichtungsmaterial ist bei Formteilen mit Muffenausbildung/-en im Lieferumfang enthalten Technische Daten Abmessungen Ø 155 x 22 mm Gewicht (netto) 0,03 kg Materialeigenschaft selbsterlöschend nach DIN 75200

Produkt- und Planungshinweise • Dichtungsmaterial ist bei Formteilen mit Muffenausbildung/-en im Lieferumfang enthalten Technische Daten Abmessungen (Breite x Tiefe x Höhe) 245 x 22 x 89 mm Gewicht (netto) 0,04 kg Materialeigenschaft selbsterlöschend nach DIN 75200

Lieferumfang • Rohrschelle • Stockschraube M8 • Entsprechender Dübel Produkt- und Planungshinweise • Befestigungsmittel sind bauseits zur Verfügung zu stellen • Der ERMS klemmt den Anschluss der Formteile • Je Ecotube Kanalteil mit Muffenausbildung wird der Einsatz von einem Montage-Set empfohlen Technische Daten Abmessungen (Breite x Tiefe x Höhe) 220 x 30 x 200 mm Gewicht (netto) 0,45 kg

Produkt- und Planungshinweise • Befestigungsmittel sind bauseits zur Verfügung zu stellen • Der EFMS klemmt den Anschluss der Formteile • Je Ecotube Kanalteil mit Muffenausbildung wird der Einsatz von einem Montage-Set empfohlen Technische Daten Abmessungen (Breite x Tiefe x Höhe) 400 x 50 x 120 190 mm Gewicht (netto) 0,15 kg
